線性運動滑軌是支撐和引導運動部件，按給定的方向做往復直線運動。隨著高精密的直線滑軌工業自動化中運用廣泛，掌握一定的配置/安裝技巧是很有必要的。

　　01滑軌配置

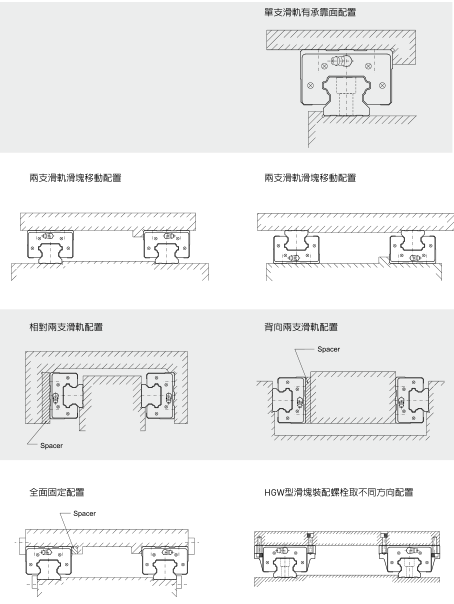

　　能承受上下左右方向負荷，可根據機臺結構與工作負荷方向配置線性滑軌組。

　　02安裝技巧

　　其安裝方法主要以振動、沖擊力的程度、行走精度和機臺限制有關。

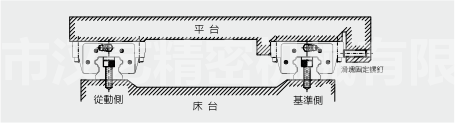

　　1.基準軌與從動軌

　　當非互換型線性滑軌配對使用時，基準軌側邊基準面精度較從動軌高，可作為床臺安裝承靠面。

　　2.床臺受到震動及沖擊力作用，且要求高剛性、高精密安裝。

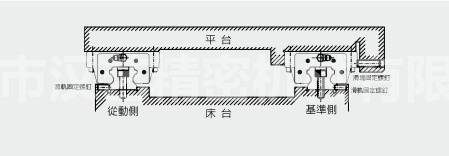

　　1)固定方式

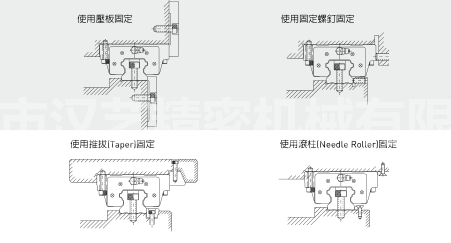

　　當床臺受到振動、沖擊力的作用時，滑軌及滑塊很可能偏離原來的固定位置，而影響精度。為避免發生類似的狀況，建議使用下圖所列的四種固定方式固定滑軌及滑塊，以確保機臺的運行精度。

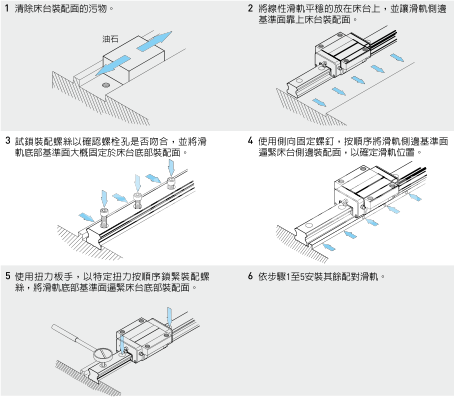

　　2)滑軌安裝

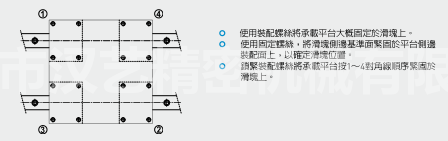

　　3)滑塊安裝

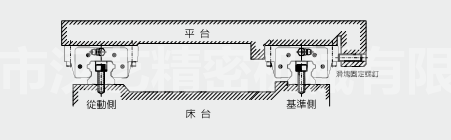

　　03滑軌無側向固定螺釘?shù)陌惭b

　　在無固定螺釘?shù)陌惭b例中為確保從動側滑軌與基準側滑軌間的平行度，滑軌可依下列所示安裝，而滑塊的安裝則與前述范例相同。

　　1)基準側滑軌的安裝

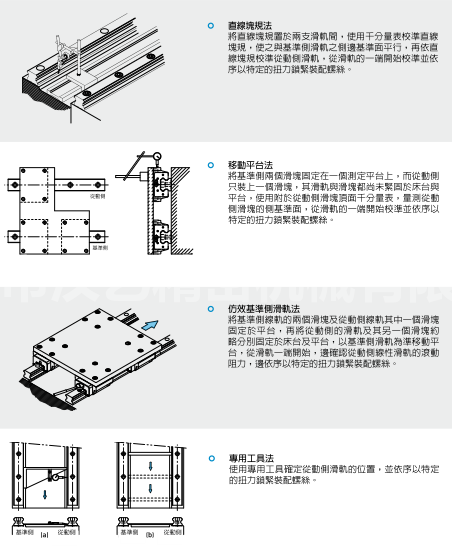

　　2)從動側滑軌的安裝

　　04滑軌無側向定位裝配面的安裝

　　在無側向定位裝配面的安裝例中為確保從動側滑軌與基準側滑軌間的平行度，滑軌可依下列所示安裝，而滑塊的安裝則與前述范例相同。

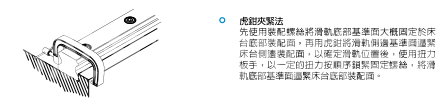

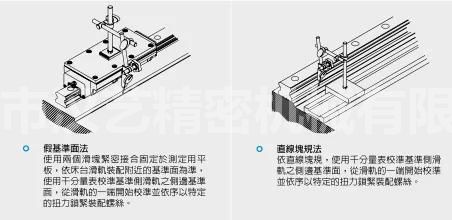

　　1)基準側滑軌的安裝

　　2)從動側滑軌的安裝

　　與無側向固定螺釘安裝例所列的方法相同。

　　05線性滑軌安裝注意事項

　　1.線性滑軌產品在出貨前，均涂布適量的防繡油，安裝使用前請先擦拭滑軌的防繡油，才可移動滑塊。

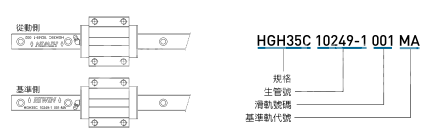

　　2. 確認基準軌與從動軌：當非互換型線性滑軌配對使用時，需注意基準軌與從動軌之差異?；鶞?zhǔn)軌側邊基準面精度較從動軌高，可作為床臺安裝承靠面?；鶞?zhǔn)軌上有刻上MA之記號。而且，雙軌配對使用時，基準軌編號為奇數，而從動軌之滑軌編號為偶數，安裝時請依照符號的指示，按順序進行安裝(例如：001與002配對、003與004配對…)，如圖一所示。如為多軌安裝，請以此類推。

　　3. 確認安裝基準面：滑軌基準面為HIWIN字樣旁箭頭所指的側邊平面(B);而滑塊基準面則為經過研磨的光滑表面(D)。(如圖二)
