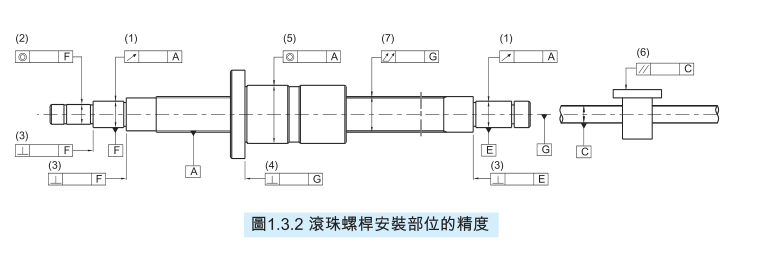

滾珠絲桿的安裝部位精度，通常有以下一些項目

滾珠螺桿的安裝部位之精度,其必要項目如下

(1)相對于螺紋溝面的軸線A,測定螺桿支持部位的半徑方向圓周偏擺值。

(2)相對于螺桿支持部位的軸線F,測定霽件安裝部位的同軸度。

(3)相對于螺桿軸支持部位的軸線E,測定支持部位的端面的值角度。

(4)相對于螺桿軸線G,測定螺帽的基準面或法蘭的安裝面的直角度。

5)相對于螺桿軸線A,測定螺帽外緣圓周(圓筒型)的同軸度。

(6)相對于螺桿軸線C,測定螺帽外緣(平頭型安裝面)的平行度。

(7)螺桿軸線的半徑方向的總偏擺值。

在此所述之精度項目是以JsB1191、1192為基準。

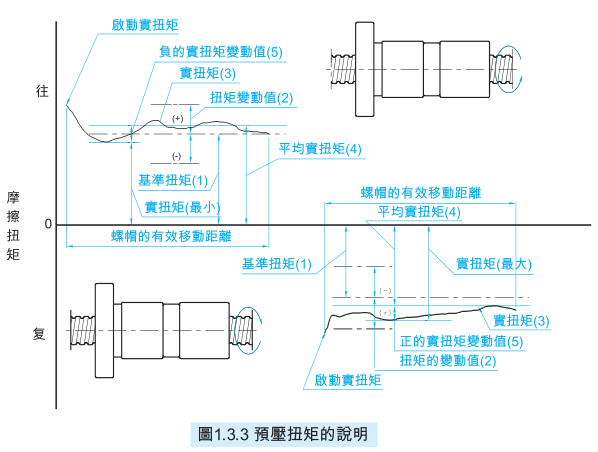

(1)預壓

為求消除螺桿的間隙增大螺桿之剛性而將1組大1號的鋼珠(約2μ)填入螺帽內,或者使用在螺桿軸方向互相施予移位的兩個螺帽而產生的螺桿內部的作用力。

(2)預壓動扭矩

依所定之預壓加諸于滾珠螺桿后,在外部無負載的狀態下,連續轉動螺桿軸或螺帽所需之動扭矩謂之。

(3)基準扭矩

做為目標所設定的預壓動扭矩圓1.3.3之(1)。

(4)扭矩變動值

做為目標所設定的預壓動扭矩的變動值。取相對于基準扭矩的正或負值。

(5)扭矩變動率

相對于基準扭矩的變動值的比率

(6)實扭矩

滾珠螺稈的實測預壓動扭矩。

(7)平均實扭矩

螺紋部有效長度內;使螺帽做往復運動所測得之實扭矩的最大與最小值的算術平均數。

(8)實扭矩的變動值

螺紋部有效長度內;使螺帽做往復運動所測得之最大變動值,最小值取相對于實扭矩的正或負值。

(9)實扭矩變動率

相對于平均實扭矩的實扭矩的變動值的比率。
