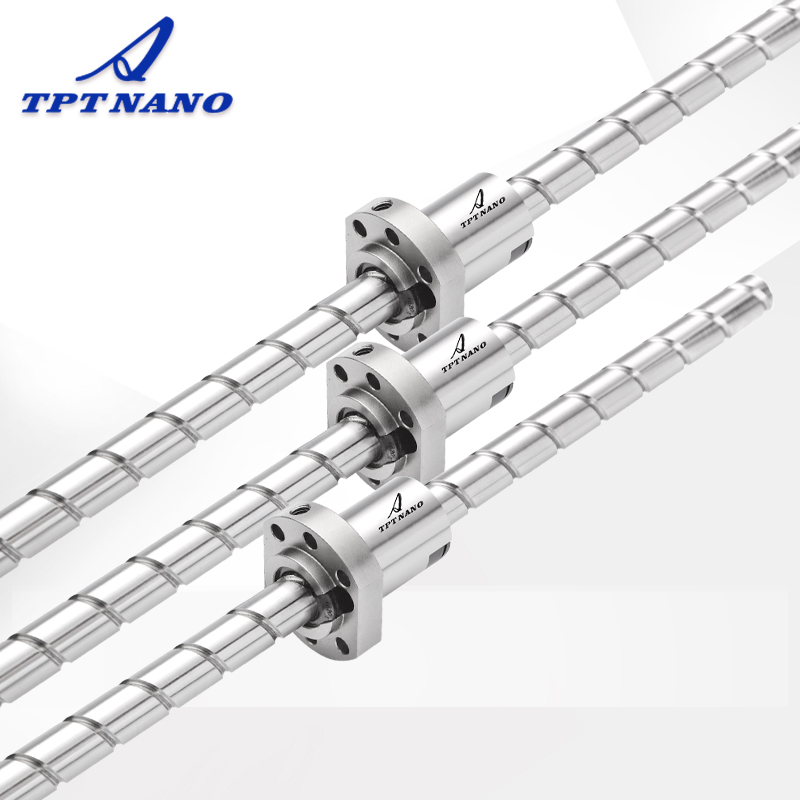

滾珠絲杠由螺桿、螺母、鋼球、預壓片、反向器、防塵器組成。它的功能是將旋轉運動轉化成直線運動，這是艾克姆螺桿的進一步延伸和發展，這項發展的重要意義就是將軸承從滑動動作變成滾動動作。

一、滾珠絲杠型號及參數表

即絲杠的外徑，常見規格有12、14、16、20、25、32、40、50、63、80、100、120，不過請注意，這些規格中，一般只備16~50的貨，也就是說，其他直徑大部分都是期貨。公稱直徑和負載基本成正比，直徑越大的負載越大，具體數值可以查閱廠家產品樣本。

這里只說明兩個概念：動額定負荷與靜額定負荷，前者指運動狀態下的額定軸向負載，后者是指靜止狀態下的額定軸向負載。設計時參考前者即可。需要注意的是，額定負荷并非負荷，實際負荷與額定負荷的比值越小，絲杠的理論壽命越高。推薦：直徑盡量選16~63。 導程。也稱螺距，即螺桿每旋轉一周螺母直線運動的距離，常見導程有1、2、4、6、8、10、16、20、25、32、40，中小導程現貨產品一般只有5，10，大導程一般有1616、2020、2525、3232、4040(4位數前兩位指直徑，后兩位指導程)，其他規格多數廠家見單生產。導程與直線速度有關，在輸入轉速一定的情況下，導程越大速度越快。

二、滾珠絲杠選型計算

1、確定定位精度;

2、通過馬達及對速度的要求來確定絲杠導程;

3、查看螺母尺寸確定行程及相關絲杠軸端數據;

4、通過負載及速度分布(加減速)來確定平均軸向力和轉速;

5、通過平均軸向力確定預壓力;

6、預期壽命，軸向負荷，轉速確定動額定負荷;

7、基本動額定負荷，導程，臨界轉速，DmN值限制確定絲杠外徑及螺母形式;

8、外徑，螺母，預壓，負荷確定剛性(機臺設計);

9、環境溫度，螺母總長確定熱變及累積導程;

10、絲杠剛性，熱變位確定預拉力;

11、機床最高速度，溫升時間，絲杠規格確定馬達驅動扭矩及規格。

三、滾珠絲杠工作原理

1、按照國標GB/T17587.3-1998及應用實例，滾珠絲杠(已基本取代 梯形絲桿，俗稱絲桿)是用來將旋轉運動轉化為直線運動;或?qū)⒅本€運動轉化為旋轉運動的執行元件，并具有傳動效率高，定位準確等。

2、當滾珠絲杠作為主動體時，螺母就會隨絲桿的轉動角度按照對應規格的導程轉化成直線運動，被動工件可以通過螺母座和螺母連接，從而實現對應的直線運動。
